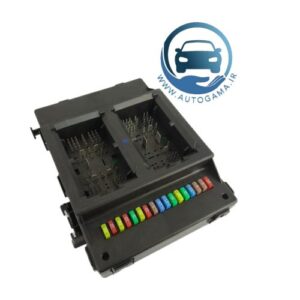

نود RN عقب خودرو سمند و دنا سیستم SMS

نود RN عقب خودرو سمند و دنا، سیستم SMS

جهت خرید نود RN عقب خودرو سمند و دنا و مشاهده اطلاعات بیشتر، کلیک کنید:

[لینک به صفحه محصول در فروشگاه اتوگاما]

وظایف

١- عملکرد محرک درب های عقب.
۲- عملکرد شیشه بالابر های عقب.
٣- عملکرد گرمکن شیشه عقب.
۴- عملکرد چراغ های کوچک عقب و پلاک.
۵- عملکرد چراغ ترمز.
۶- عملکرد چراغ دنده عقب.
۷- عملکرد راهنما های عقب.
نکته: فیوزهای مربوط به RN در روی نود مرکزی ( CCN ) قرار دارد.

پین اوت RN

سوکت ۴۰ پایه سفید:
1- برق ۱۲ ولت چشمک زن برای راهنمای عقب راست
۲- برق ۱۲ ولت برای چراغ ترمز عقب راست
۳-برق ۱۲ ولت برای چراغ کوچک عقب راست
۴- برق ۱۲ ولت برای چراغ دنده عقب راست
۵- خالی
۶- خروجی های ۱۲ ولت به چراغ پلاک
۷- منفی از کلید شیشه بالابر عقب راست ( جهت بالا بردن شیشه)
۸- منفی از کلید شیشه بالابر عقب چپ ( جهت پایین بردن شیشه)
۹- خروجی ۱۲ ولت برای لامپ کلید شیشه بالابر های عقب
۱۰- خالی
تسویه
۱۱- خروجی ۱۲ ولت به سنسور دنده عقب
۱۲- خالی
۱۳- خالی
۱۴- خالی
۱۵- خالی
۱۶-خروجی ۱۲ ولت به چراغ سوم ترمز
۱۷- خروجی ۱۲ ولت چشمک زن برای راهنمای عقب چپ
۱۸- خروجی ۱۲ ولت به چراغ ترمز عقب چپ
۱۹- خروجی ۱۲ ولت به چراغ کوچک عقب راست
۲۰- خروجی ۱۲ ولت به چراغ دنده عقب چپ
۲۱- منفی از سوئیچ لادری عقب چپ
۲۲- منفی از سوئیچ لادری عقب راست
۲۳- منفی از سوئیج لادری درب صندوق
۲۴- خالی
۲۵- خروجی ۱۲ ولت به مه شکن عقب
۲۶- خالی
۲۷- خالی
۲۸- خروجی برق ۱۲ ولت به چراغ های لادری عقب
۲۹- منفی از کلید شیشه بالابر عقب چپ ( بالابردن شیشه)
۳۰- خالی
۳۱- خالی
۳۲- خروجی ۱۲ ولت به چراغ سقفی عقب
۳۳- خروجی ۱۲ ولت به چراغ سقفی عقب
۳۴- خالی
۳۵- خالی
۳۶- خالی
۳۷- خالی
۳۸- خالی
۳۹- شبکه
۴۰- شبکه

سوکت ۵ پایه سفید:
١- برق ۱۲ ولت
۲- برق ۱۲ ولت
۳- برق ۱۲ ولت
۴- برق ۱۲ ولت
۵- خروجی برق ۱۲ ولت برای گرمکن شیشه عقب

سوکت ۸ پایه مشکی:
1- خروجی ۱۲ ولت برای شیشه بالابر عقب چپ ( جهت بالا بردن شیشه)
۲- خروجی ۱۲ ولت برای شیشه بالابر عقب چپ ( جهت پایین بردن شیشه)
٣- خروجی ۱۲ ولت برای محرک قفل مرکزی عقب چپ؛ عقب راست؛ درب باک( قفل کردن)
۴- خروجی ۱۲ ولت برای محرک قفل مرکزی عقب چپ؛ عقب راست؛ درب باک ( باز کردن)
۵- خروجی +۱۲ ولت برای محرک درب صندوق
۶- منفی دائم
۷- خروجی ۱۲ ولت برای شیشه بالابر عقب راست (جهت بالابردن شیشه(
۸- خروجی ۱۲ ولت برای شیشه بالابر عقب راست ( جهت پایین بردن شیشه)
